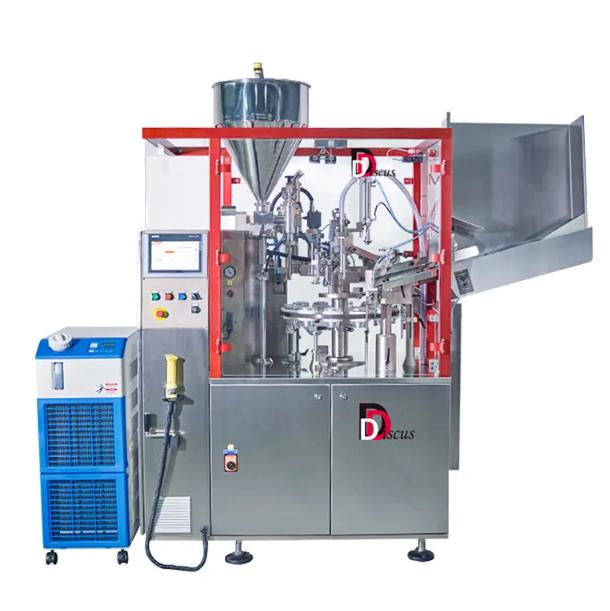

완전 자동 튜브 충진기의 밀봉 품질을 보장하는 방법은?

완전 자동 튜브 충진기의 핵심 밀봉 메커니즘

열, 압력 및 단조: 각 방식이 기밀 밀봉을 보장하는 원리

열 밀봉 공정은 폴리에틸렌 또는 다양한 라미네이트와 같은 열가소성 층을 120도에서 180도 사이의 온도에서 녹여서 작동한다. 이렇게 하면 내부 압력 25~40psi를 견딜 만큼 강한 분자 결합이 형성되며, 이는 적절한 의약품 포장에 필수적이다. 압력 용접은 완전히 다른 방식을 사용한다. 열을 가하는 대신 약 15~20kg/cm²의 힘을 가해 재료를 압축함으로써 누출이 전혀 없는 밀봉을 형성한다. 따라서 고온에서 분해될 수 있는 실리콘 젤과 같은 민감한 물질에 특히 적합하다. 기계적 커팅(crimping)은 특수하게 설계된 조( jaw)를 통해 알루미늄 튜브의 어깨 부위를 변형시키는 것으로, 3,000~5,000뉴턴의 힘이 가해진다. 화장품 포장에 대한 시험 결과 이러한 밀봉은 99.7% 이상의 무결성 비율을 유지하는 것으로 나타났다. 이 세 가지 방법 모두 고분자 사슬을 융합하거나 금속 계면을 단단히 결합하여 산소의 유입을 효과적으로 차단한다. 이는 아주 미세한 산화만으로도 제형이 손상될 수 있기 때문에 매우 중요하다. 연구에 따르면 일부 민감한 제품의 경우 연간 산소 노출량이 단지 0.01%에 불과하더라도 효능이 최대 43%까지 감소할 수 있다.

듀얼 모드 밀봉: 플라스틱 튜브용 핫에어 + 압력 용접; 알루미늄용 로봇 크림핑

최신 완전 자동 튜브 충진 장비는 실제로 다양한 재료에 맞춰 특화된 절차를 따를 때 가장 잘 작동합니다. 플라스틱 튜브의 경우, 먼저 약 180도에서 220도 사이의 열풍을 사용해 튜브를 가열하는 과정으로 시작됩니다. 그 후 약 0.8초에서 1.2초 정도 지속되는 압력 용접이 이루어지며, 냉각되기 전에 각 층 사이의 중요한 연결부를 형성합니다. 알루미늄을 다룰 때는 가해지는 힘의 양을 감지할 수 있는 내장 센서가 장착된 특수 로봇 암이 필요합니다. 이러한 로봇은 ±0.02mm 이내의 정밀도로 매우 정교한 크림핑 작업을 수행하며, 분당 100개 이상의 튜브를 처리할 수 있을 만큼 빠르게 움직입니다. 전체 시스템이 이렇게 잘 작동하는 이유는 각 재료가 자연스럽게 가지는 특성에 적응하기 때문입니다. 플라스틱은 열처리를 '기억'하는 반면, 알루미늄은 파손 없이 굽혀집니다. 이러한 스마트한 적응 덕분에 기존의 일반적인 밀봉 방식에서 발생하던 결함률이 약 12% 감소했으며, 노즐의 정확한 타이밍 덕분에 생산 중에 성가시게 나타나는 실처럼 늘어나는 문제(stringing issues)도 거의 완전히 제거되었습니다.

씰 무결성을 결정하는 중요 공정 매개변수

온도, 유지 시간 및 압력: 이들 간의 정확한 상호 의존성

자동 튜브 충전 장비의 봉합 품질은 온도 설정, 기계가 압력을 유지하는 시간(드웰 타임), 그리고 봉합 중 가해지는 실제 압력이라는 세 가지 핵심 요소를 정확히 조절하는 데 크게 의존합니다. 모든 것이 제대로 작동하려면 이러한 파라미터들이 목표값의 약 2% 이내로 보정되어야 합니다. 문제가 발생하면 특정한 증상들이 나타납니다. 플라스틱 소재의 경우, 온도가 약 120도 이하로 낮으면 폴리머가 완전히 융합되지 않습니다. 반대로, 50파운드/제곱인치(psi) 이상의 과도한 압력을 가하면 봉합 중인 튜브의 형태가 변형될 수 있습니다. 또한 기계가 압력을 너무 짧은 시간—대략 0.5초 미만—동안만 유지하면 이음매가 쉽게 벌어지는 경향이 있습니다. 다만 이러한 요소들 사이에는 어느 정도 유연성이 존재합니다. 일반적으로 온도를 더 높이면 압력 유지 시간을 짧게 할 수 있으며, 재료 자체에 미세한 차이가 있을 때는 압력을 약간 더 주는 것으로 이를 보완할 수 있습니다. 하지만 ±3도 섭씨 이상의 온도 변동은 주의해야 합니다. 경험상 이러한 온도 변화는 누출이 최대 15%까지 급증하게 만들며, 이것이 바로 대부분의 최신 시스템들이 온도를 지속적으로 감지하고 필요에 따라 자동으로 조정하는 센서를 포함하는 이유입니다.

동기화 문제: 고속 사이클에서 가열, 압착, 냉각 및 크림핑 공정의 정렬

분당 200개 이상의 튜브를 생산하는 속도에서는 봉합 공정 단계 간 밀리초 수준의 정확한 동기화가 필수적입니다. 주요한 타이밍 의존성은 다음과 같습니다:

1. 가열 : 목표 온도에 도달해야 함 이전 접촉이 시작되기 전에
2. 압축 : 전체 봉합 영역에 걸쳐 균일한 압력 분포가 필요함
3. 냉각 : 열 응력 균열을 방지하기 위한 제어된 응고 과정 필요
4. 기 : 어깨 부분의 변형을 방지하기 위한 정확한 기계적 정렬 필요

가열과 압착 사이에 10밀리초의 지연만 있어도 측정 가능한 열 감쇠가 발생하여 봉합 강도가 30% 감소합니다. 최신 서보 시스템은 실시간 인코더 피드백을 사용하여 위상 정렬을 유지하며, 비전 가이드 로봇은 연속 운전 중 크림핑 조 위치를 0.1mm 이내로 조정함으로써 생산 능력을 희생하지 않으면서도 완전한 기밀성을 보장합니다.

신뢰성 있는 봉합을 위한 소재 및 제품 호환성

플라스틱 대 알루미늄 대 적층 튜브: 봉합 특성과 고장 유형

HDPE 또는 LDPE와 같은 소재로 제작된 플라스틱 튜브의 경우, 접합 공정은 폴리머를 녹여서 서로 융합시킬 때까지 가열하는 데 크게 의존합니다. 그러나 수지 혼합 비율에 일관성이 없거나 습기가 공정에 유입될 경우 문제가 자주 발생하며, 이는 생산 중 약한 부위나 성가신 실 모양 결함이 생기는 원인이 됩니다. 알루미늄 튜브의 경우에는 프레스 성형(crimping)을 정확하게 수행하는 것이 핵심입니다. 하지만 시간이 지남에 따라 기계적 응력이 계속 가해지면 새로운 배치마다 가해지는 힘을 적절히 조절하지 않으면 미세한 균열이나 갈라짐이 생길 수 있습니다. PE/Al/PE 조합과 같은 적층 튜브(laminated tubes)는 열과 압력이 함께 완벽하게 작용해야 모든 층이 잘 붙기 때문에 고유한 어려움을 동반합니다. 이러한 균형이 무너질 경우 층들이 더 이상 제대로 접착되지 않아 박리(delamination) 현상이 나타납니다. 그렇다면 이것이 현실에서 의미하는 바는 무엇일까요? 각각의 소재 유형은 고유한 접근 방식이 필요합니다. 일반적으로 플라스틱은 목표 온도의 약 3도 섭씨 이내로 온도를 유지해야 합니다. 알루미늄은 생산 라인에서 작업자가 크림프 힘을 세심하게 조정할 때 가장 좋은 결과를 얻습니다. 그리고 적층 소재는 층들이 분리되지 않도록 전체 표면에 걸쳐 균일한 압력이 반드시 확보되어야 합니다.

제품 점도와 충진 일관성이 실링 형성 및 충진 후 밀봉 상태에 미치는 영향

제품의 흐름 방식은 씰이 시간이 지나도 잘 견디는 데 어떤 영향을 미치는지를 결정합니다. 실리콘 젤과 같은 점성이 높은 물질을 다룰 때, 충진과 밀봉 사이의 타이밍이 부적절하면 포장 내부에 공기 방울이 갇힐 수 있습니다. 이러한 공기층은 약한 부분을 만들어내어 씰의 무결성을 저하시킵니다. 반대로, 물 기반 세럼과 같이 흐르기 쉬운 물질은 크림핑이 일어나기 전에 밀봉 영역으로 새어 들어가기 쉽습니다. 이로 인해 접착 면이 오염되어 접착 강도가 약 30~40% 정도 감소할 수 있습니다. 각 용기에 주입되는 제품의 양을 정확히 맞추는 것도 마찬가지로 중요합니다. 너무 많은 양을 넣으면 밀봉 과정 중 가열 영역으로 제품이 밀려 들어가 오염 문제와 함께 씰이 휘는 현상이 발생할 수 있습니다. 반면, 제품 양이 부족한 용기는 상단에 빈 공간이 생기게 되어 산화 문제가 빨라지는 원인이 됩니다. 최상의 결과를 얻기 위해 대부분의 제조업체들은 제품의 점도 특성에 따라 필요한 충진 속도와 함께, ±0.5% 이내의 충진 정확도를 목표로 합니다.

위생, 오염 관리 및 실제 환경에서의 씰 고장 예방

무균 환경에서 실형성(스트링잉), 노즐 떨어짐 및 씰 부위 오염 제거

작업 환경을 무균 상태로 유지하려면 문제로 발전하기 전에 귀찮은 오염원들을 사전에 차단해야 합니다. 우리는 성가신 실형(스트링) 현상을 완전히 방지하기 위해 노즐의 특정 리트랙션 경로를 프로그래밍하고 재료 점도에 따라 유량을 조정합니다. 노즐에서의 떨어짐 현상에는 진공 차단 밸브와 특수 소수성 코팅이 함께 작동하여 항상 건조한 상태를 유지합니다. 이러한 조치들은 ISO 5등급 청결실에서 수행된 테스트 결과에 따르면 입자 오염을 약 90% 이상 줄이는 효과를 보입니다. 오염 위험이 높은 봉인 구역의 경우, 적외선 가열과 HEPA 필터 공기 커튼과 같은 비접촉식 봉합 기술을 적용함으로써 크림핑 영역 주변에 일종의 장벽을 형성합니다. 이 모든 조치에 제약 등급 세정제를 사용하는 정기적인 CIP(자동 세척) 사이클과 공중 부유 입자의 지속적 모니터링을 결합함으로써, 우리는 분당 200개 이상의 튜브를 중단 없이 생산하면서도 엄격한 ISO 14644 5등급 기준을 준수할 수 있습니다.

일관된 실링 성능을 위한 스마트 모니터링 및 유지보수

실시간 실 품질 검증: 비전 시스템, 힘 센서 및 AI 기반 이상 감지

최신형 튜브 충진 기계는 생산 속도와 동시에 작동하는 고도화된 다중 센서 검증 기능을 탑재하고 있습니다. 오늘날의 고품질 비전 시스템은 분당 200개가 넘는 튜브의 봉합 부위를 하나씩 정밀하게 점검합니다. 이러한 시스템은 엣지 감지 기술을 통해 디지털 설계도면과 비교하여 단 0.2mm 크기의 미세한 형태 차이도 식별해냅니다. 한편, 힘 감지 센서는 밀봉 또는 용접 공정 중 발생하는 모든 압력 변화를 실시간으로 모니터링합니다. 이 센서들은 도구 마모로 인한 문제를 약 99.7%의 정확도로 탐지할 만큼 성능이 뛰어납니다. 이 시스템의 진정한 강점은 실시간 센서 데이터를 열화상 이미지 및 과거 성능 기록과 통합하여 분석한다는 점에 있습니다. 이를 통해 불균일한 가열 패턴이나 기계 클램프의 서서히 진행되는 마모와 같은 문제를 실제 고장으로 이어지기 전에 조기에 발견할 수 있습니다. 제조업체들은 과거 수작업 점검 방식 대비 결함 누락률이 거의 3분의 2 가량 감소했다고 보고하고 있습니다.

생산 런(runs) 전반에 걸쳐 씰링 정확도를 유지하기 위한 예방 정비 프로토콜

예지 정비는 근거 기반의 일정 기반 개입을 통해 씰링 정밀도를 유지합니다.

• 열 요소 보정 ±1°C 정확도 유지 위해 적외선 열화상 촬영을 사용하여 250시간 운영 시마다 수행
• 크림핑 조(주걱) 교체 내장형 마모 센서 원격 측정에 따라 100,000회 사이클 후 교체
• 노즐 정렬 검증 각 배치 시작 전 레이저 위치 결정 시스템을 사용하여 수행
• 씰링 표면 청소 제품 교체 시 검증된 살균 절차에 따라 수행

모든 유지보수 이벤트는 OEE 대시보드에 반영되어 씰 무결성 KPI(누출 시험 통과율 및 힘 프로파일 변동 포함)의 추세 분석이 가능하게 합니다. 이러한 데이터 기반 전략은 고장 간 평균 시간을 40% 연장하고 예기치 못한 가동 중단을 92% 줄입니다.
