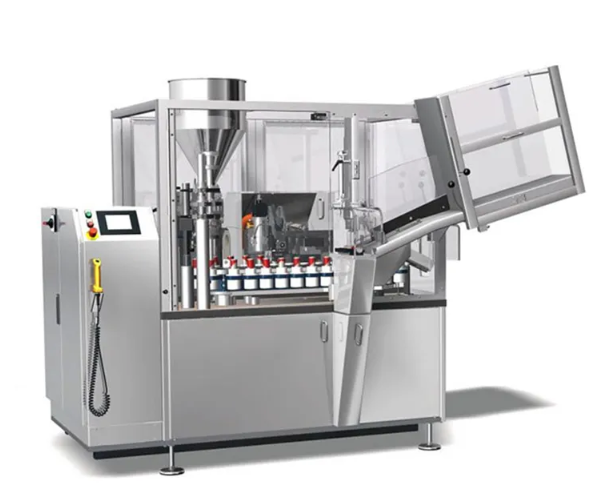

Come verificare la qualità della sigillatura di una macchina automatica per il riempimento di tubi?

Parametri fondamentali di sigillatura nelle macchine automatiche per il riempimento di tubi

Ottimizzazione di temperatura, pressione e tempo di permanenza per una formazione affidabile del sigillo

Regolare con precisione temperatura, pressione e tempo di permanenza è assolutamente fondamentale per ottenere sigilli ermetici nelle macchine automatiche per il riempimento di tubi. La temperatura deve essere sufficientemente elevata da fondere lo strato di sigillatura, ma non così alta da danneggiare il materiale stesso. Per i tubi in polietilene, si opera generalmente tra 180 e 220 gradi Celsius, anche se materiali diversi richiedono impostazioni differenti. Per quanto riguarda la pressione, l’aspetto più importante è garantire che le superfici di sigillatura vengano premute correttamente l’una contro l’altra. La maggior parte dei tubi in PE funziona bene con pressioni comprese tra 40 e 60 psi, ma la situazione diventa più complessa con materiali in alluminio o laminati, per i quali l’intervallo di pressione deve essere o molto più ristretto o, al contrario, più ampio. Il tempo di permanenza, che varia tipicamente da mezzo secondo a due secondi completi, consente alle molecole di legarsi correttamente, limitando al contempo il trasferimento di calore eccessivo al prodotto contenuto all’interno del tubo. Studi settoriali dimostrano che, se uno qualsiasi di questi parametri si discosta di oltre il 5% dal valore target, il tasso di fallimenti nei sigilli aumenta di circa il 30%. È per questo motivo che le attrezzature moderne integrano ormai sistemi di controllo a retroazione chiusa dotati di sensori termici, in grado di monitorare costantemente le condizioni operative ed effettuare aggiustamenti in tempo reale. Questi sistemi contribuiscono a prevenire una serie di problemi, come canali che attraversano il sigillo, zone di debolezza lungo la saldatura o aree fredde che possono compromettere seriamente l’efficacia protettiva dell’imballaggio.

Come il materiale del tubo (ALLUMINIO, laminato, PE) influisce sulla sensibilità e sulla coerenza dei parametri

La composizione del tubo determina fondamentalmente la sensibilità dei parametri di sigillatura e la coerenza operativa:

I tubi in alluminio devono essere lavorati a temperature più basse per evitare l’ossidazione, ma richiedono anche una pressione maggiore per ottenere un buon contatto metallico tra gli strati. I materiali laminati non sono molto stabili neppure rispetto alle variazioni termiche: se la temperatura varia di oltre ±5 gradi Celsius, secondo studi pubblicati su riviste specializzate nel settore dell’imballaggio, vi è circa il 45% di probabilità che gli strati si separino. Il polietilene offre ai produttori una maggiore flessibilità durante la lavorazione, ma occorre prestare attenzione a quanto accade quando le temperature scendono al di sotto dei 160 gradi Celsius; in queste condizioni, il PE tende a diventare fragile e possono formarsi crepe quando sottoposto a sollecitazioni normali. Per ottenere risultati coerenti nell’intero ciclo produttivo, sono assolutamente necessarie impostazioni di calibrazione specifiche per ciascun tipo di materiale, anziché fare affidamento semplicemente sulle impostazioni predefinite di fabbrica. Impostazioni generiche non sono sufficienti se si vuole garantire il controllo qualità ed evitare guasti completi su intere linee di prodotti.

Metodi di prova non distruttiva dell'integrità delle sigillature per macchine completamente automatiche per il riempimento di tubetti

Ispezione in tempo reale basata sulla visione artificiale: rilevamento di canali, interruzioni e irregolarità nella saldatura

I moderni sistemi di visione artificiale ad alta risoluzione possono controllare le sigillature sulle linee di produzione a velocità straordinarie, gestendo spesso oltre 250 tubetti al minuto. Questi sistemi individuano problemi come canali, interruzioni nella saldatura e piccole irregolarità ai bordi di dimensioni pari a soli 0,1 mm. Alcune configurazioni avanzate includono persino tecnologia di imaging a infrarossi per monitorare la distribuzione del calore sulle aree sigillate. Ciò consente di identificare quelle fastidiose zone fredde o calde che, se non rilevate tempestivamente, potrebbero causare problemi successivi. Secondo una ricerca pubblicata su "Packaging Technology and Science" nel 2023, le aziende che utilizzano ispezioni visive continue hanno registrato una drastica riduzione dei prodotti scartati a causa di perdite, rispetto ai tradizionali controlli manuali. Lo studio ha evidenziato una riduzione complessiva degli scarti pari a circa il 92%, il che significa che i difetti vengono individuati immediatamente, senza dover fermare l’intera linea di produzione.

Monitoraggio integrato della forza e dell'acustica per la validazione in tempo reale del sigillo ultrasonico

Le moderne attrezzature per sigillatura ultrasonica sono dotate sia di sensori di forza sia di trasduttori acustici che verificano la qualità del sigillo durante il processo. Il monitoraggio della forza mantiene le applicazioni di pressione entro una tolleranza di circa mezzo newton in entrambi i sensi, mentre l'analisi delle onde sonore consente di rilevare difetti microscopici che i normali sistemi ottici non riescono a individuare. Uno spostamento di determinate frequenze, in particolare comprese tra 28 e 32 chilohertz, indica spesso la presenza di anomalie al di sotto della superficie. Test industriali condotti secondo la norma ISO 11607-2 dimostrano che questi sensori combinati rilevano quasi tutti i microfori di dimensioni pari a soli 5 micron sui particolari tubi laminati utilizzati nella produzione farmaceutica. Questa capacità di rilevamento fa la differenza nel mantenere l'integrità del prodotto nelle applicazioni mediche più sensibili.

Protocolli di verifica specifici per la tecnologia di sigillatura

Sigillatura ad ultrasuoni: correlazione tra firme di emissione acustica e presenza di microdifetti

Il processo di sigillatura ad ultrasuoni genera specifici schemi sonori ad alta frequenza. Questi schemi presentano ampiezze comprese tra 20 e 50 micrometri e contengono armoniche generalmente comprese nella gamma da 18 a 40 chilohertz. Ciò che risulta particolarmente interessante è come queste caratteristiche forniscono informazioni effettive sulla struttura microscopica del sigillo stesso. Secondo studi condotti da esperti del confezionamento presso l’Istituto dei Professionisti del Confezionamento, una deriva dell’ampiezza superiore a 3 decibel o variazioni insolite nella risposta in frequenza nel tempo spesso segnalano l’inizio della formazione di canali ancor prima che si manifestino problemi visibili sulla superficie. Confrontando queste firme acustiche con i risultati standard dei test distruttivi, gli operatori possono definire immediatamente i limiti di controllo qualità per le produzioni in serie. I sistemi moderni che implementano questo tipo di monitoraggio basato sul suono riescono a ridurre le microperdite nei prodotti tubolari laminati quasi a zero. Ciò previene non soltanto difetti estetici, ma impedisce anche l’ingresso di ossigeno nei prodotti confezionati, mantenendo al contempo velocità di produzione normali lungo tutta la linea di fabbricazione.

Sigillatura termica e a induzione: imaging termico e metrologia del profilo del bordo per il controllo qualità

Le telecamere a infrarossi vengono utilizzate per la verifica termica al fine di controllare come variano le temperature lungo le ganasce, con un’accuratezza di circa ±2 gradi Celsius. Ciò consente di garantire che il calore venga applicato in modo uniforme durante l’intero processo. Ad esempio, nel caso di tubi in alluminio (ALU), è necessario mantenere le temperature comprese tra 140 e 160 gradi Celsius affinché il polimero si fonda in modo omogeneo sull’intera superficie. Contestualmente, i profilometri laser misurano la forma dei bordi della saldatura: ogni unità la cui larghezza differisca di oltre 0,1 millimetro viene scartata dalla produzione. L’utilizzo combinato di queste due tecniche non invasive permette ai produttori di rilevare immediatamente problemi quali zone fredde, deformazioni per instabilità (buckling) o fusione incompleta, prima che il componente proceda ulteriormente lungo la linea di produzione. Le aziende che hanno implementato questa combinazione hanno ottenuto risultati impressionanti, con la maggior parte delle quali che riporta un tasso di conformità pari al 99,2 percento, secondo i test eseguiti in conformità allo standard ASTM F2475.

Analisi della causa radice e calibrazione preventiva per i guasti di sigillatura delle macchine completamente automatiche per il riempimento di tubetti

La maggior parte dei problemi relativi alla sigillatura nei riempitori automatici di tubetti è generalmente riconducibile a quattro cause principali, spesso interconnesse: disallineamento delle ganasce, usura progressiva dei componenti nel tempo, deriva dei parametri impostati o presenza di sporco sulle superfici. Durante la risoluzione di tali problemi, gli operatori tecnici solitamente iniziano esaminando i log della macchina alla ricerca di picchi anomali di temperatura o cali di pressione verificatisi durante il processo di sigillatura. Successivamente ispezionano fisicamente le ganasce per individuare segni di usura e analizzano attentamente i tubetti stessi alla ricerca di accumuli di residui. Test effettuati in fabbrica hanno dimostrato che questo approccio identifica con successo la causa reale dei guasti nel 92% circa dei casi, risultato piuttosto soddisfacente considerata la complessità di questi sistemi.

La calibrazione preventiva stabilisce misure di sicurezza ripetibili:

• Convalida dei sensori: Controlli mensili dei sensori termici per mantenere un’accuratezza di ±1,5 °C
• Calibrazione della forza: Prove di pressione ogni due settimane per garantire un’aderenza uniforme delle ganasce
• Tracciamento del ciclo di vita dei componenti: Sostituzione proattiva degli elementi di tenuta all’80% della durata operativa nominale
• Verifiche dei materiali: Valutazioni trimestrali della compatibilità tra il materiale del tubo e il metodo di tenuta

Quando le aziende integrano questi metodi nel proprio sistema di controllo statistico dei processi, iniziano a monitorare quei sei fattori importanti: la temperatura rimane costante, la pressione resta uniforme durante tutto il processo, il tempo di permanenza dei componenti in posizione, l’allineamento corretto delle ganasce, la pulizia adeguata delle superfici e il livello di umidità dell’aria circostante. Questo approccio riduce drasticamente i guasti, di circa due terzi rispetto al passato, secondo i dati del settore. Anche l’aspetto dell’automazione contribuisce: le macchine eseguono automaticamente la calibrazione, riducendo così gli errori umani. La produzione prosegue in modo regolare, invece di interrompersi ogni volta che si verifica un problema. I team di manutenzione dedicano meno tempo alla risoluzione dei problemi dopo che si sono verificati e più tempo alla loro prevenzione, prima che causino danni effettivi alle operazioni.

Domande frequenti

Qual è l’importanza dei parametri di sigillatura nelle macchine per il riempimento di tubetti?

I parametri di sigillatura, come temperatura, pressione e tempo di permanenza, sono fondamentali per garantire sigilli ermetici e mantenere l’integrità dei pacchi durante il riempimento automatico dei tubi.

In che modo il materiale del tubo influisce sulla sensibilità dei parametri di sigillatura?

La composizione del materiale del tubo — ad esempio alluminio, laminato o polietilene — influenza la sensibilità e la stabilità dei parametri di sigillatura, richiedendo specifiche impostazioni di calibrazione per ciascun tipo.

Quali sono alcuni metodi di prova non distruttiva per verificare l’integrità del sigillo?

Metodi moderni, come l’ispezione in tempo reale basata sulla visione e il monitoraggio integrato della forza e delle emissioni acustiche, consentono di rilevare problemi quali canali, interruzioni e irregolarità nella fusione durante il processo di sigillatura.

Quali misure preventive possono essere adottate per evitare i guasti di sigillatura?

Le misure preventive includono la validazione periodica dei sensori, la taratura della forza, il tracciamento del ciclo di vita dei componenti e audit sui materiali, al fine di mantenere una qualità costante e ridurre i guasti.
